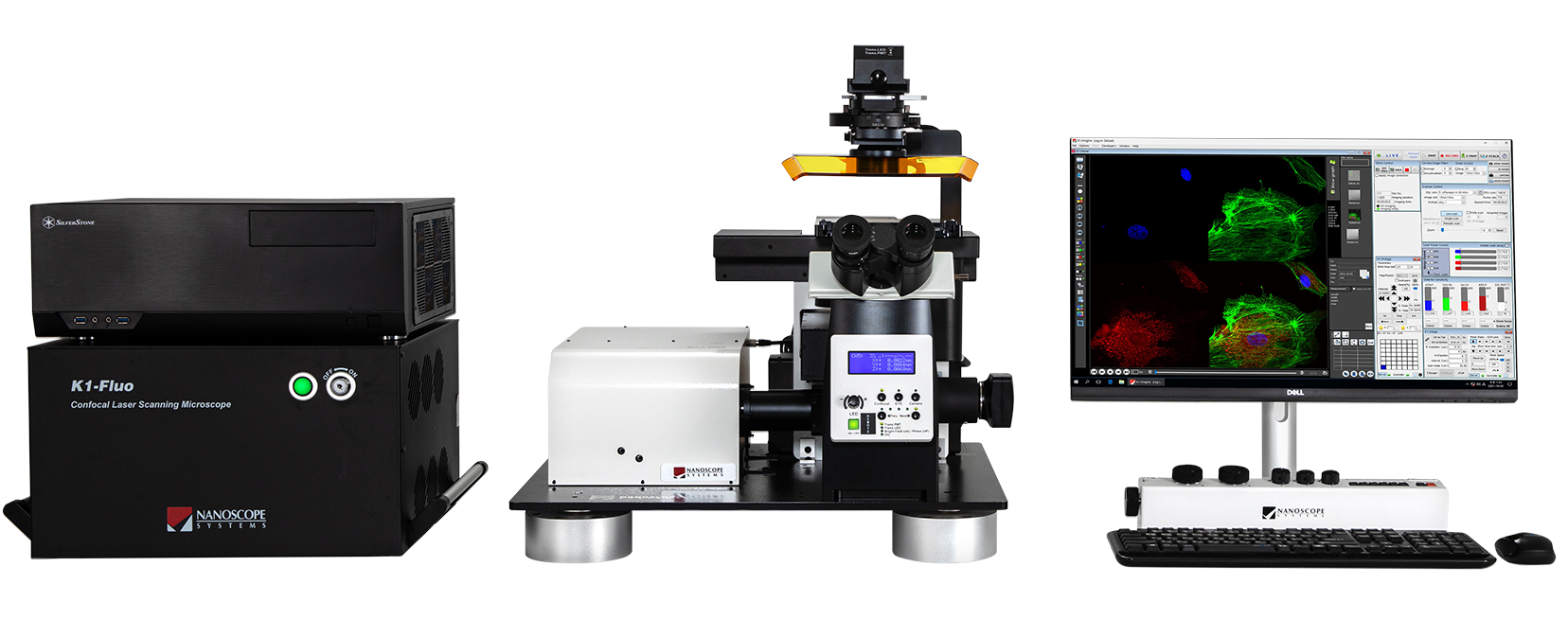

[광학/이미징 장비] K1-Fluo (공초점 레이저 주사 현미경, CLSM)

1. 장비 개요

• 형광 표지된 세포, 조직 및 생체 재료 내부의 고해상도 3차원 이미지를 획득하는 공초점 레이저 주사 현미경(Confocal Laser Scanning Microscope)

• 핀홀(Pinhole)을 이용한 광학적 단층 촬영(Optical Sectioning) 기술로, 시료 내부 깊이에 따른 선명하고 노이즈 없는 형광 이미지 제공

2. 주요 특징

• 고해상도 3D 이미징: 초점면 이외에서 발생하는 산란광을 차단하여, 두꺼운 시료에서도 왜곡 없는 고품질의 광학 단층 이미지(Z-stack) 및 3D 입체 렌더링 구현

• 다중 파장 형광 분석: 여러 개의 독립적인 레이저 라인을 탑재하여, 다중 형광 염색된 시료의 신호를 겹침(Crosstalk) 없이 동시에 정확하게 분리 및 분석

• 사용자 친화적 인터페이스: 직관적인 소프트웨어를 통해 초보자도 쉽게 고해상도 이미지 획득, 다중 위치 촬영(Multi-positioning) 및 정량 분석 수행 가능

• 범용성 및 안정성: 살아있는 세포(Live cell)부터 두꺼운 조직, 생체 적합성 고분자 스캐폴드(Scaffold)까지 다양한 형태의 바이오 시료 관찰에 최적화

3. 주요 활용 분야

• 세포 및 분자 생물학: 세포 내 특정 단백질, 핵산, 소기관의 국소화(Localization) 및 발현량 정량 분석

• 조직 공학 및 생체재료: 3D 배양 세포, 오가노이드(Organoid) 및 인공 지지체(Scaffold) 내부의 세포 분포 및 구조 분석

• 약물 전달 연구(DDS): 나노 입자 및 바이오 의약품의 세포 내 유입(Cellular uptake) 경로 및 표적 조직 내 분포 확인

• 동적 모니터링: 살아있는 세포의 시간에 따른 변화 관찰 (Time-lapse 이미징)

4. 장비 사양

• Lasers (레이저 파장): [관리자 기재 요망: 예) 405nm, 488nm, 561nm, 640nm 등]

• Detectors (검출기): 고감도 광전자 증폭관(PMT) 시스템

• Objective Lenses (대물렌즈): [관리자 기재 요망: 예) 10x, 20x, 40x, 60x(Oil), 100x(Oil) 등]

• Imaging Modes: 2D, 3D(Z-stack), Time-lapse, Multi-channel 동시 획득 등

5. 사용자 주의사항 및 예약 안내

• 시료 준비 필수: 형광 탈색(Photobleaching) 방지를 위해 형광 염색된 시료는 빛이 완벽히 차단된 상태로 지참

• 커버글라스 규격: 고해상도 이미징을 위해 반드시 권장 두께(No. 1.5, 약 0.17mm)의 커버글라스 사용 권장

• 오일 렌즈 세척 의무: 오일 렌즈(Oil Immersion Objective) 사용 후에는 반드시 지정된 전용 세척액과 렌즈 페이퍼로 표면의 오일을 완벽하게 제거

• 대용량 저장 매체 준비: 고해상도 3D (Z-stack) 또는 Time-lapse 촬영 시 데이터 용량이 매우 크므로 대용량 개인 외장하드/USB 지참 필수
